Allgemeine Produktübersicht
Allgemeine Beschreibung der Produktkategorie
PINOLENABWICKLER
Realisierbare Ausführungen
- Ausführung als Hubarm-, Parallelogramm-, Tor- oder Portalabwickler
- Antrieb über Mitnehmer oder Reibflansch
- Spulenhub hydraulisch oder elektromotorisch
- Spulenspannnung pneumatisch, hydraulisch oder elektromotorisch
- Traversierende Ausführung möglich
- Bei Bedarf mit integriertem Tänzer
- Als Doppelabwickler realisierbar
Grenzbereiche dieser Produktkategorie
Spulenflanschdurchmesser
250 – 3.000 mm
Spulengewicht
max. 20.000 kg
Wickelgeschwindigkeit
max. 500 m/min.
Zugkraftbereich
10 – 5000 N
Allgemeine Ausführungen

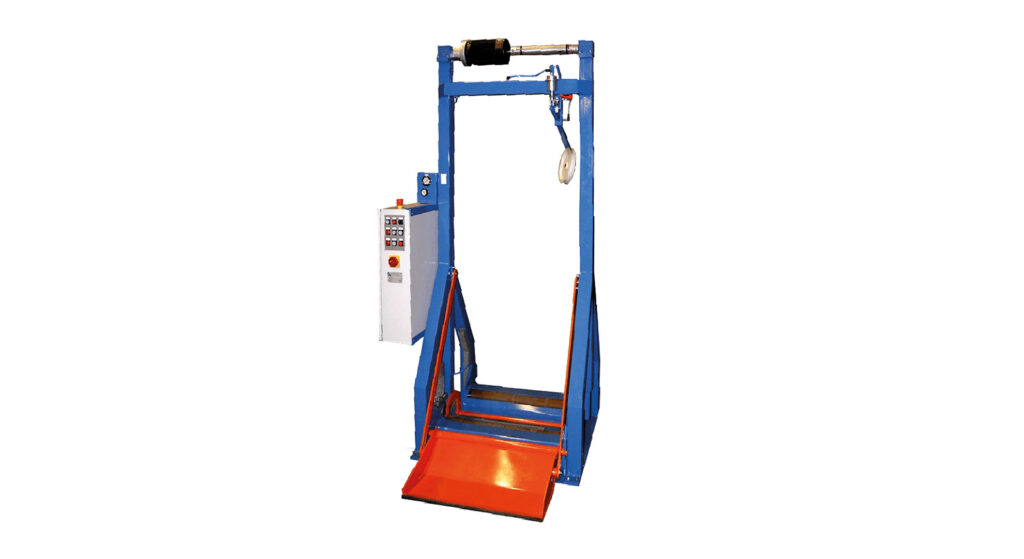

WALZENABWICKLER
Realisierbare Ausführungen
- Kompakte Bauweise
- Antrieb über Spulenaußenflansch
- Zugkraftbereich pneumatisch einstellbar
- Produktschonende Entnahmevarianten über Walze oder Tänzer
- Optional mit Spulenhubfunktion
- Auch als kombinierter Ab- /Aufwickler lieferbar
Grenzbereiche dieser Produktkategorie
Spulenflanschdurchmesser
250 – 1250 mm
Spulengewicht
max. 1000 kg
Wickelgeschwindigkeit
max. 60 m/min.
Zugkraftbereich
3 – 300 N
Allgemeine Ausführungen

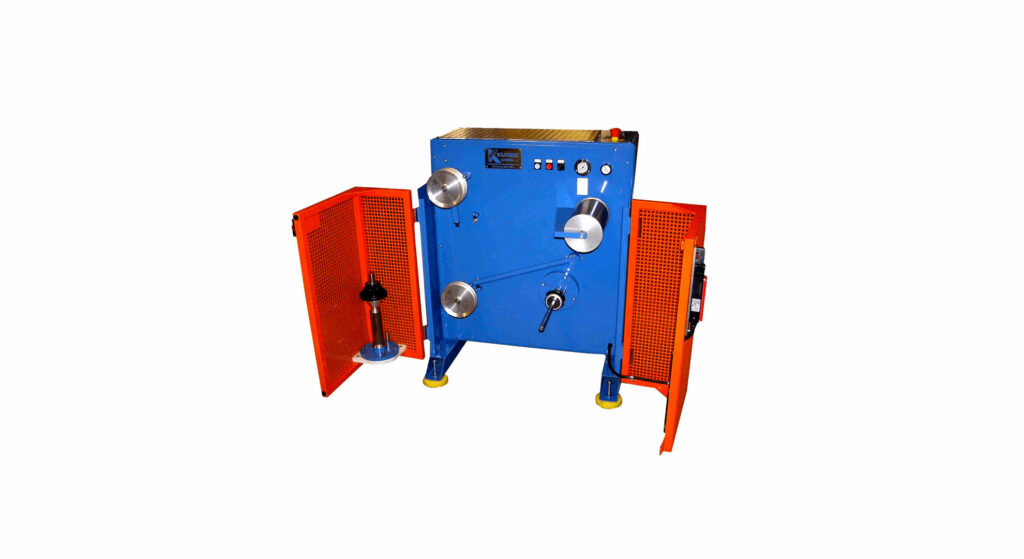

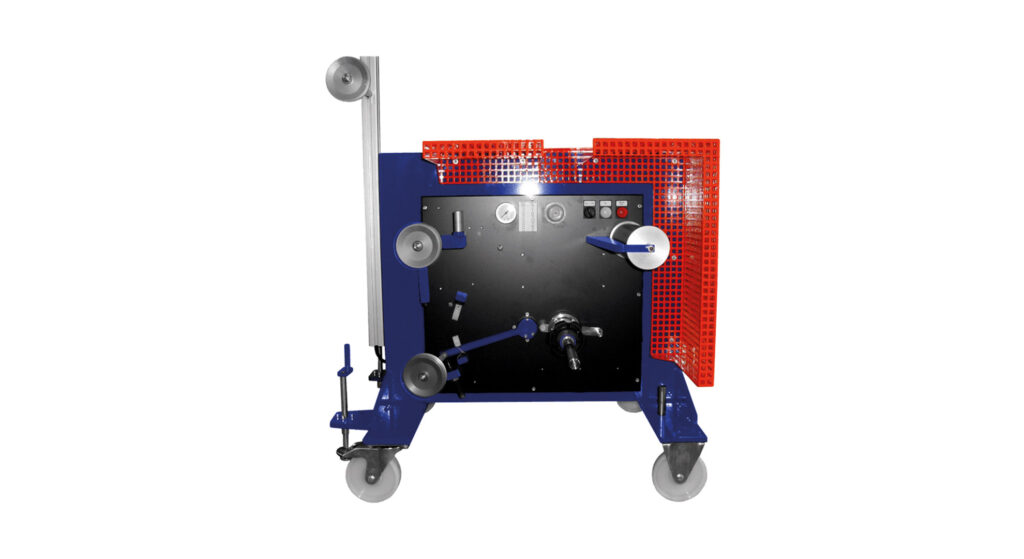

SCHAFTABWICKLER
Realisierbare Ausführungen
- Kompakte Bauweise
- Austauschbare Spulenachsen
- Produktschonende Entnahmevarianten über Walze, Schwinge oder traversierende Spule
- Optional bei Bedarf mit Spulenhubfunktion
- Modulare Bauweise: 1 bis 24 Wickelstellen integrierbar
Grenzbereiche dieser Produktkategorie
Spulenflanschdurchmesser
100 – 800 mm
Spulengewicht
max. 100 kg
Wickelgeschwindigkeit
max. 200 m/min.
Zugkraftbereich
0,1 – 50 N
